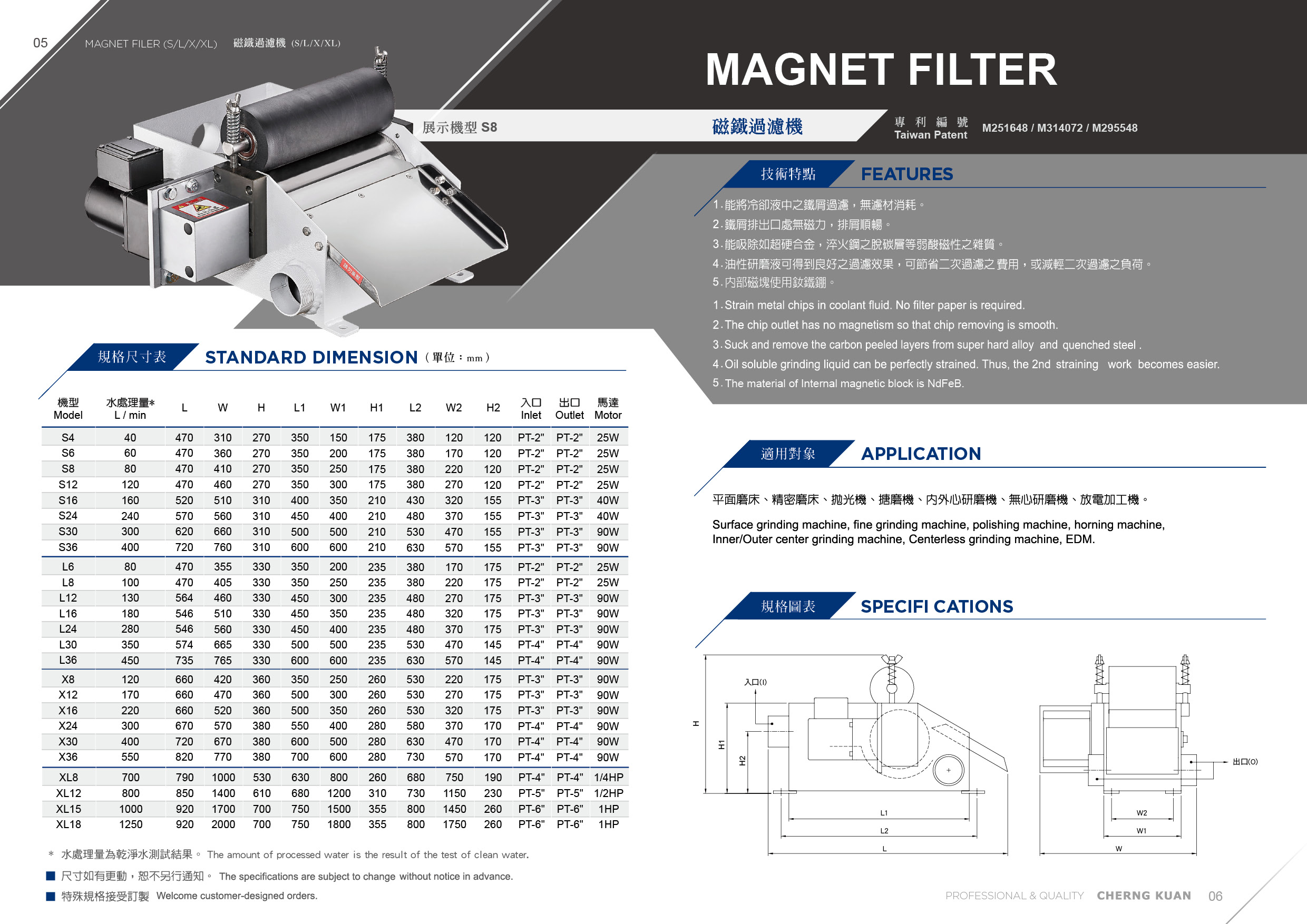

磁鐵過濾機


技術特性
能將冷卻液中之鐵屑過濾,無濾材消耗。
鐵屑排出口處無磁力,排屑順暢。
能吸除如超硬合金,淬火鋼之脫碳層等弱酸磁性之雜質。
油性研磨液可得到良好之過濾效果,可節省二次過濾之費用,或減輕二次過濾之負荷。
展示機型 : S8

專利編號

M251648/M314072/M295548


技術特性

  • 能將冷卻液中之鐵屑過濾,無濾材消耗。
  • 鐵屑排出口處無磁力,排屑順暢。
  • 能吸除如超硬合金,淬火鋼之脫碳層等弱酸磁性之雜質。
  • 油性研磨液可得到良好之過濾效果,可節省二次過濾之費用,或減輕二次過濾之負荷。


適用對象

平面磨床、精磨床、拋光機、搪磨機、內外心研磨機、無心研磨機、放電加工機。

標準尺寸表

機型 水處理量* L W H L1 W1 H1 L2 W2 H2 入口 出口 馬達
S4 40 470 310 270 350 150 175 380 120 120 PT-2" PT-2" 25W
S6 60 470 360 270 350 200 175 380 170 120 PT-2" PT-2" 25W
S8 80 470 410 270 350 250 175 380 220 120 PT-2" PT-2" 25W
S12 120 470 460 270 350 300 175 380 270 120 PT-2" PT-2" 25W
S16 160 520 510 310 400 350 210 430 320 155 PT-3" PT-3" 40W
S24 240 570 560 310 450 400 210 480 370 155 PT-3" PT-3" 40W
S30 300 620 660 310 500 500 210 530 470 155 PT-3" PT-3" 90W
S36 400 720 760 310 600 600 210 630 570 155 PT-3" PT-3" 90W
機型 水處理量* L W H L1 W1 H1 L2 W2 H2 入口 出口 馬達
L6 80 470 355 330 350 200 235 380 170 175 PT-2" PT-2" 25W
L8 100 470 405 330 350 250 235 380 220 175 PT-2" PT-2" 25W
L12 130 564 460 330 450 300 235 480 270 175 PT-3" PT-3" 90W
L16 180 546 510 330 450 350 235 480 320 175 PT-3" PT-3" 90W
L24 280 546 560 330 450 400 235 480 370 175 PT-3" PT-3" 90W
L30 350 574 665 330 500 500 235 530 470 145 PT-4" PT-4" 90W
L36 450 735 765 330 600 600 235 630 570 145 PT-4" PT-4" 90W
機型 水處理量* L W H L1 W1 H1 L2 W2 H2 入口 出口 馬達
X8 120 660 420 360 500 250 260 530 220 175 PT-3" PT-3" 90W
X12 170 660 470 360 500 300 260 530 270 175 PT-3" PT-3" 90W
X16 220 660 520 360 500 350 260 530 320 175 PT-3" PT-3" 90W
X24 300 670 570 380 550 400 280 580 370 170 PT-4" PT-4" 90W
X30 400 720 670 380 600 500 280 630 470 170 PT-4" PT-4" 90W
X36 550 820 770 380 700 600 280 730 570 170 PT-4" PT-4" 90W
機型 水處理量* L W H L1 W1 H1 L2 W2 H2 入口 出口 馬達
XL8 700 790 1000 530 630 800 260 680 750 190 PT-4" PT-4" 1/4HP
XL12 800 850 1400 610 680 1200 310 730 1150 230 PT-5" PT-5" 1/2HP
XL15 1000 920 1700 700 750 1500 355 800 1450 260 PT-6" PT-6" 1HP
XL18 1250 920 2000 700 750 1800 355 800 1750 260 PT-6" PT-6" 1HP

*水處理量為乾淨水測試結果。
※ 尺寸如有更改,恕不另行通知。
※ 特殊規格接受訂製。
