紙帶過濾機


技術特性
過濾鐵金屬及非金屬。
過濾效果視濾紙精度而定。
鐵製鏈條,無網式輸送帶,送紙更順暢,壽命更持久。
濾紙過濾面積更有效充分利用,更節省濾紙之消耗。
傳動軸心,支撐架及螺絲皆採用不銹鋼製作。

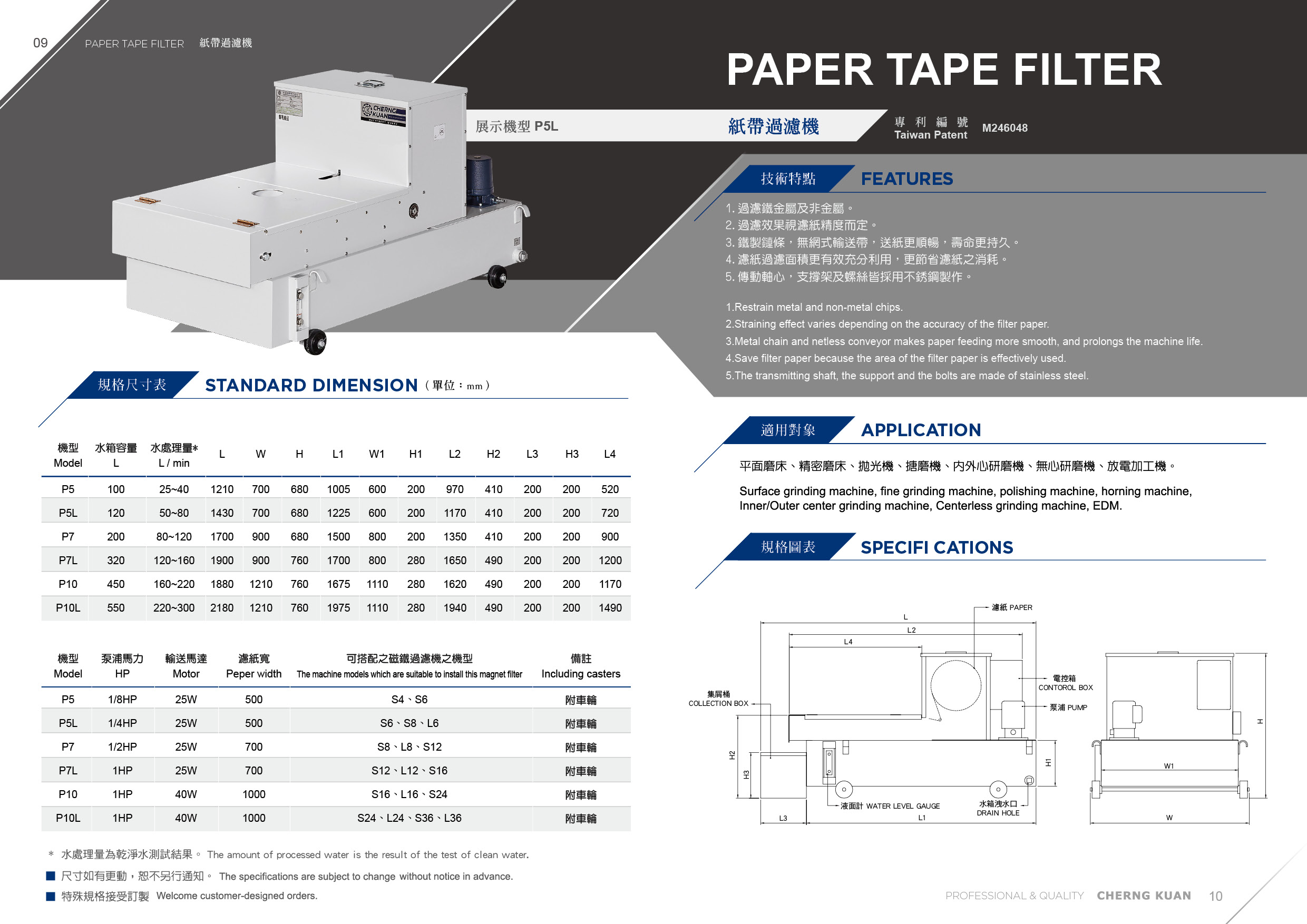

展示機型 : P5L

專利編號

M246048


技術特性

  • 過濾鐵金屬及非金屬。
  • 過濾效果視濾紙精度而定。
  • 鐵製鏈條,無網式輸送帶,送紙更順暢,壽命更持久。
  • 濾紙過濾面積更有效充分利用,更節省濾紙之消耗。
  • 傳動軸心,支撐架及螺絲皆採用不銹鋼製作。


適用對象

平面磨床、精磨床、拋光機、搪磨機、內外心研磨機、無心研磨機、放電加工機。


標準尺寸表

機型 水箱容量 水處理量* L W H L1 W1 H1 L2 H2 L3 H3 L4
P5 100 25~40 1210 700 680 1005 600 200 970 410 200 200 520
P5L 120 50~80 1430 700 680 1225 600 200 1170 410 200 200 720
P7 200 80~120 1700 900 680 1500 800 200 1350 410 200 200 900
P7L 320 120~160 1900 900 760 1700 800 280 1650 490 200 200 1200
P10 450 160~220 1880 1210 760 1675 1110 280 1620 490 200 200 1170
P10L 550 220~300 2180 1210 760 1975 1110 280 1940 490 200 200 1490
機型 泵浦馬力 輸送馬達 濾紙寬 可搭配之磁鐵過濾機之機型 備註
P5 1/8HP 25W 500 S4;S6 附車輪
P5L 1/4HP 25W 500 S6;S8;L6 附車輪
P7 1/2HP 25W 700 S8;L8;S12 附車輪
P7L 1HP 25W 700 S12;L12;S16 附車輪
P10 1HP 40W 1000 S16;L16;S24 附車輪
P10L 1HP 40W 1000 S24;L24;S36;L36 附車輪

*水處理量為乾淨水測試結果。
※ 尺寸如有更改,恕不另行通知
※ 特殊規格接受訂製。
